Máy quét 3D LiDAR đo khoảng cách bằng tia laser để tạo ra đám mây điểm mô tả chính xác hình dạng không gian và vật thể. Điện thoại có cảm biến LiDAR đủ cho quét nhanh phòng ốc, đồ vật cỡ lớn với độ chính xác mức centimet, còn máy quét chuyên dụng đạt mức milimet, cần thiết cho xây dựng, công nghiệp và di sản.
LiDAR là gì và hoạt động như thế nào?
LiDAR là công nghệ đo khoảng cách bằng cách phát xung laser và tính thời gian phản xạ trở lại, lặp lại hàng nghìn đến hàng trăm nghìn lần mỗi giây để dựng nên hình dạng 3D của môi trường. Mỗi lần đo cho ra một điểm có tọa độ X, Y, Z; tập hợp các điểm đó gọi là đám mây điểm.
Định nghĩa — LiDAR (Light Detection and Ranging): Kỹ thuật cảm biến chủ động dùng ánh sáng laser để đo khoảng cách tới bề mặt. Khác với camera chỉ ghi nhận ánh sáng có sẵn, LiDAR tự phát sáng nên hoạt động được cả trong bóng tối và cho kết quả có tỉ lệ thực.
Có hai nguyên lý đo phổ biến. Time of Flight (ToF, thời gian bay) đo trực tiếp thời gian xung laser đi và về, phù hợp đo xa. Phase-shift (lệch pha) so sánh pha của sóng phát và sóng nhận, cho tốc độ và độ chính xác cao ở cự ly vừa. Cảm biến LiDAR trên một số điện thoại và máy tính bảng cao cấp thuộc nhóm ToF trực tiếp, tầm hoạt động chỉ vài mét.
Nhiều máy quét vật thể nhỏ dùng structured light (ánh sáng cấu trúc): chiếu mẫu vân sáng lên bề mặt và tính độ sâu từ độ méo của mẫu, cho chi tiết rất mịn ở cự ly gần.
Các nhóm máy quét 3D phổ biến
Máy quét 3D chia thành năm nhóm chính theo cự ly, độ chính xác và cách di chuyển. Các mức dưới đây là ước lượng chung để định hướng, thông số cụ thể khác nhau nhiều giữa các model; hãy kiểm tra thông số mới nhất trước khi quyết định mua.
| Nhóm thiết bị | Đối tượng phù hợp | Sai số điển hình (ước lượng) | Chi phí thiết bị (tham khảo) |
|---|---|---|---|
| Điện thoại/máy tính bảng có LiDAR | Phòng nhỏ, đồ nội thất, khảo sát sơ bộ | Mức centimet | Thiết bị cá nhân sẵn có |
| Máy quét cầm tay ánh sáng cấu trúc/laser | Vật thể nhỏ và vừa, linh kiện, hiện vật | Dưới milimet | Từ vài chục triệu đến vài trăm triệu đồng |
| Máy quét SLAM di động (cầm tay, đeo lưng) | Tòa nhà, nhà xưởng, hầm, quét nhanh diện rộng | Vài milimet đến vài centimet | Vài trăm triệu đến hơn một tỷ đồng |
| Máy quét laser mặt đất (TLS) đặt trên chân | Công trình, mặt dựng, di sản cần đo chính xác | Mức milimet | Vài trăm triệu đến vài tỷ đồng |
| LiDAR gắn drone/máy bay | Địa hình, khu đất, đường dây, rừng | Vài centimet | Hệ thống từ vài trăm triệu đồng trở lên |
Doanh nghiệp không nhất thiết phải mua thiết bị đắt tiền. Với dự án đơn lẻ, thuê dịch vụ quét thường kinh tế hơn; chi phí dịch vụ tính theo diện tích, độ phức tạp và yêu cầu đầu ra (tham khảo, tùy phạm vi dự án).
Điện thoại có LiDAR làm được gì?
Điện thoại có LiDAR rất hữu ích cho khảo sát nhanh: đo phòng, quét đồ nội thất, tạo mô hình sơ bộ để đặt nội dung AR. Hạn chế là tầm quét ngắn, sai số tích lũy khi quét không gian lớn và chi tiết nhỏ dưới khoảng một centimet thường bị mất.
LiDAR khác gì photogrammetry và Gaussian Splatting?
LiDAR đo hình học trực tiếp và chính xác, trong khi photogrammetry và Gaussian Splatting suy ra hình dạng từ ảnh nên mạnh hơn về màu sắc, chất liệu và cảm giác chân thực. Hai nhóm này bổ sung cho nhau hơn là thay thế nhau.
| Tiêu chí | LiDAR / máy quét laser | Photogrammetry | Gaussian Splatting |
|---|---|---|---|
| Đầu vào | Xung laser hoặc ánh sáng cấu trúc | Ảnh chụp nhiều góc | Ảnh hoặc video |
| Tỉ lệ thực | Có sẵn | Cần điểm khống chế hoặc thước đo | Cần thêm tham chiếu tỉ lệ |
| Độ chính xác hình học | Cao | Khá, phụ thuộc chất lượng ảnh | Không phải mục tiêu chính |
| Bề mặt trơn, thiếu họa tiết | Xử lý tốt | Khó | Khó |
| Kính, kim loại bóng, nước | Dễ nhiễu | Khó | Tương đối tốt về hình ảnh |
| Màu sắc, chất liệu | Hạn chế, cần thêm camera | Tốt | Rất chân thực |
| Đầu ra cho XR | Đám mây điểm, lưới | Lưới có texture | Splat hiển thị thời gian thực |
Phân tích sâu về ba phương pháp dựa trên ảnh có trong bài so sánh NeRF, Photogrammetry và Gaussian Splatting. Quy trình phổ biến là dùng LiDAR làm “khung xương” chính xác rồi chồng dữ liệu ảnh lên để lấy màu.
Quy trình số hóa không gian bằng LiDAR
Một dự án số hóa không gian bằng máy quét 3D LiDAR nên đi qua các bước sau, dù quy mô là một căn phòng hay cả nhà máy:
- Xác định mục đích và sai số chấp nhận:
Tour ảo cho
marketing
khác hoàn toàn với hồ sơ hoàn công hay đo đạc lắp đặt máy. - Khảo sát hiện trường:
Lối đi, vùng khuất, bề mặt phản quang, người và xe di chuyển, điều kiện ánh sáng. - Lập kế hoạch vị trí quét:
Với TLS, bố trí trạm quét chồng lấn đủ; với SLAM, thiết kế lộ trình đi vòng khép kín. - Đặt điểm khống chế:
Bia, mốc tọa độ giúp ghép dữ liệu và kiểm tra sai số, đặc biệt với công trình lớn. - Quét và kiểm tra tại chỗ:
Xem nhanh dữ liệu để quét bổ sung ngay, tránh quay lại hiện trường. - Xử lý dữ liệu:
Ghép các trạm quét (registration), lọc nhiễu, gán màu, giảm mật độ điểm. - Tạo đầu ra:
Đám mây điểm cho kỹ sư, mô hình BIM, lưới tối ưu cho XR hoặc kết hợp với splat. - Kiểm định và bàn giao:
So sánh với số đo thực tế, ghi rõ sai số, định dạng và hệ tọa độ.
Góc kỹ thuật cho đội phát triển
Phần khó nhất của dữ liệu LiDAR là biến hàng trăm triệu điểm thành tài sản dùng được trong ứng dụng thời gian thực mà không mất thông tin quan trọng.
Định dạng và công cụ
- Định dạng đám mây điểm:
E57 (trao đổi giữa phần mềm khảo sát), LAS/LAZ (phổ biến cho LiDAR hàng không), PLY và PTS cho dữ liệu đơn giản hơn. - Xử lý mã nguồn mở:
CloudCompare để xem, cắt, so sánh; PDAL cho pipeline xử lý tự động; Open3D cho lập trình Python. - Scan-to-BIM:
Dựng mô hình BIM từ đám mây điểm trong phần mềm BIM, phục vụ thiết kế cải tạo. - Hiển thị trên web/XR:
Đám mây điểm lớn cần cấu trúc phân cấp (octree) và tải dần; với kính độc lập nên chuyển sang lưới đã giảm đa giác.
Pipeline gợi ý từ đám mây điểm sang lưới cho XR
import open3d as o3d
pcd = o3d.io.read_point_cloud("factory_scan.ply")
pcd = pcd.voxel_down_sample(voxel_size=0.01) # giảm mật độ còn ~1 cm
pcd, _ = pcd.remove_statistical_outlier(20, 2.0) # lọc điểm nhiễu
pcd.estimate_normals()
mesh, _ = o3d.geometry.TriangleMesh.create_from_point_cloud_poisson(pcd, depth=10)
mesh = mesh.simplify_quadric_decimation(200_000) # giới hạn số tam giác
o3d.io.write_triangle_mesh("factory_lod0.glb", mesh)Sau bước này, mô hình thường cần làm lại UV, bake texture từ ảnh và tạo nhiều cấp độ chi tiết (LOD). Các nguyên tắc tối ưu tiếp theo nằm trong bài tối ưu mô hình 3D cho web với Draco và KTX2.
Lưu ý quan trọng về hệ tọa độ: dữ liệu khảo sát thường dùng hệ tọa độ địa lý có giá trị rất lớn, trong khi engine game dùng số thực độ chính xác đơn. Hãy dời gốc tọa độ về gần khu vực làm việc để tránh hiện tượng rung, nhảy hình. Với digital twin công nghiệp, đám mây điểm cũng có thể được tham chiếu trong cảnh OpenUSD, như mô tả ở bài NVIDIA Omniverse và OpenUSD.
Ứng dụng thực tế tại Việt Nam
Tại Việt Nam, máy quét 3D LiDAR được dùng nhiều nhất trong xây dựng, cải tạo nhà xưởng, khảo sát địa hình và số hóa di sản; điện thoại có LiDAR đang mở rộng sang nội thất và bất động sản nhờ chi phí thấp.
Kịch bản giả định — Cải tạo nhà xưởng cũ: Một doanh nghiệp cần lắp dây chuyền mới vào nhà xưởng không còn bản vẽ chính xác. Đội khảo sát dùng máy quét SLAM đeo lưng quét toàn bộ trong một buổi, dựng mô hình BIM để kiểm tra va chạm với đường ống, rồi xem phương án trong VR. Liên quan: BIM và XR trong kiến trúc, xây dựng.

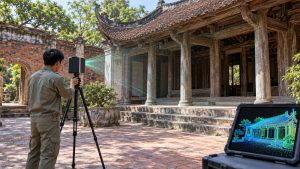

Kịch bản giả định — Số hóa đình làng: Kết hợp máy quét laser mặt đất để lưu hồ sơ kích thước kiến trúc và ảnh chụp hoặc Gaussian Splatting để tái hiện chạm khắc, màu sắc cho bảo tàng ảo. Xem thêm số hóa di sản và bảo tàng ảo.
Một số lưu ý: dùng drone quét địa hình cần tuân thủ quy định về bay và có thể cần giấy phép; dữ liệu quét công trình nhạy cảm cần thỏa thuận bảo mật. Hãy tham vấn đơn vị có chuyên môn pháp lý trước khi thực hiện.
Câu hỏi thường gặp (FAQ)
Điện thoại có LiDAR có thay thế được máy quét chuyên dụng không?
Chỉ thay thế được ở các tác vụ cần độ chính xác mức centimet như khảo sát sơ bộ, nội thất hay nội dung AR. Với đo đạc kỹ thuật, hồ sơ hoàn công hay chi tiết hiện vật nhỏ, máy quét chuyên dụng vẫn cần thiết.
LiDAR quét được kính và bề mặt bóng không?
Kính trong, gương, kim loại đánh bóng và nước thường gây nhiễu hoặc mất dữ liệu. Có thể phủ bột chuyên dụng tạm thời cho vật thể nhỏ, hoặc kết hợp phương pháp dựa trên ảnh cho phần hình ảnh.
Dữ liệu LiDAR có dùng trực tiếp trong kính VR được không?
Thường là không, vì đám mây điểm thô quá nặng. Cần giảm mật độ, dựng lưới, làm texture và tối ưu trước khi đưa vào ứng dụng VR hoặc trình duyệt.
Nên mua máy quét hay thuê dịch vụ?
Nếu số dự án ít hoặc chưa có người vận hành và xử lý dữ liệu, thuê dịch vụ thường hợp lý hơn. Mua thiết bị đáng cân nhắc khi quét là hoạt động thường xuyên và đã có đội ngũ được đào tạo.
Quét một nhà xưởng mất bao lâu?
Tùy diện tích, độ phức tạp và thiết bị: máy quét SLAM có thể hoàn thành phần thu thập nhanh hơn nhiều so với đặt trạm TLS. Khâu xử lý dữ liệu thường tốn thời gian bằng hoặc hơn khâu quét.
Kết luận
LiDAR và máy quét 3D cung cấp nền hình học chính xác cho mọi dự án số hóa không gian, từ một căn phòng quét bằng điện thoại đến cả nhà máy hay công trình di sản. Chọn đúng nhóm thiết bị theo sai số và mục đích, kết hợp với dữ liệu ảnh khi cần độ chân thực, và đầu tư vào khâu xử lý dữ liệu là ba yếu tố quyết định thành công. Nếu bạn đang chuẩn bị số hóa một không gian hoặc tài sản, hãy liên hệ đội ngũ tư vấn để được đánh giá nhu cầu và chọn phương án quét phù hợp. Để chọn thiết bị hiển thị cho kết quả cuối cùng, xem thêm hướng dẫn chọn kính VR/MR cho doanh nghiệp.
